La proyección ortogonal simple es un sistema utilizado en el dibujo técnico para representar las características principales de un objeto de forma perpendicular. Este sistema requiere de varias vistas para obtener una apreciación completa del objeto, como las vistas frontal, lateral derecha e izquierda, superior, inferior y posterior.
Los planos de ilustraciones se conocen como planos de proyecciones principales, y las perpendiculares proyectadas. Los tres planos coordenados de proyección principales son el plano frontal, el plano superior y el plano de perfil, los cuales son perpendiculares entre sí.
¿Qué es una imagen ortogonal?
En geometría euclidiana, la proyección ortogonal es aquella cuyas rectas proyectantes auxiliares son perpendiculares al plano de proyección (o a la recta de proyección), estableciéndose una relación entre todos los puntos del elemento proyectante con los proyectados. En el plano, la proyección ortogonal es aquella cuyas líneas proyectantes auxiliares son perpendiculares a la recta de proyección.
La proyección ortogonal de un punto P en una recta L se obtiene trazando una línea auxiliar perpendicular a L desde el punto A tal que esta línea pase por P. Si el punto P pertenece a la recta L, coinciden: P = A.
En el caso de un segmento AB, la proyección ortogonal se obtiene trazando líneas perpendiculares a la recta de proyección desde los puntos extremos de AB. La magnitud de la proyección siempre es menor que la del segmento dado. En caso de que el segmento PQ y la recta de proyección sean paralelos, la proyección será igual al segmento dado. Si el segmento AB tiene un punto común con la recta de proyección o si lo corta, la proyección se obtiene de manera similar.
¿Cómo proyectar una figura?
Para proyectar una figura utilizando la proyección ortogonal, se deben seguir los siguientes pasos:
- Identificar los planos de proyección principales: frontal, superior y de perfil.
- Dibujar las líneas proyectantes auxiliares perpendiculares a los planos de proyección.
- Proyectar los puntos de la figura sobre los planos de proyección utilizando las líneas proyectantes auxiliares.
- Unir los puntos proyectados para formar las vistas ortogonales de la figura.
Tener en cuenta que la proyección ortogonal es una técnica utilizada principalmente por ingenieros mecánicos, de diseño y de producción, debido a su eficiencia en la descripción completa de una pieza.
Niños índigo y cristal: Sus características y su impacto en la sociedadConsultas habituales sobre la caja de cristal en el dibujo técnico
¿Cuál es la utilidad de la proyección ortogonal en el dibujo técnico?
La proyección ortogonal es utilizada en el dibujo técnico para representar de forma precisa y detallada las características de un objeto en diferentes vistas. Permite visualizar las dimensiones y formas de un objeto desde diferentes ángulos, facilitando su comprensión y diseño.
¿Cuáles son los planos de proyecciones principales en la proyección ortogonal?
Los planos de proyecciones principales en la proyección ortogonal son el plano frontal, el plano superior y el plano de perfil. Estos planos son perpendiculares entre sí y se utilizan para proyectar las diferentes vistas de un objeto.
¿Es necesario utilizar varias vistas en la proyección ortogonal?
Sí, en la proyección ortogonal es necesario utilizar varias vistas para obtener una representación completa del objeto. Cada vista muestra una cara principal del objeto, permitiendo visualizar todas sus características y dimensiones.
¿Qué ventajas tiene la proyección ortogonal en el dibujo técnico?
La proyección ortogonal tiene varias ventajas en el dibujo técnico, entre ellas:
- Permite representar con precisión las dimensiones y formas de un objeto.
- Facilita la comprensión y diseño de piezas.
- Reduce el tiempo empleado en la descripción completa de una pieza.
- Es una técnica ampliamente utilizada en ingeniería mecánica, diseño y producción.

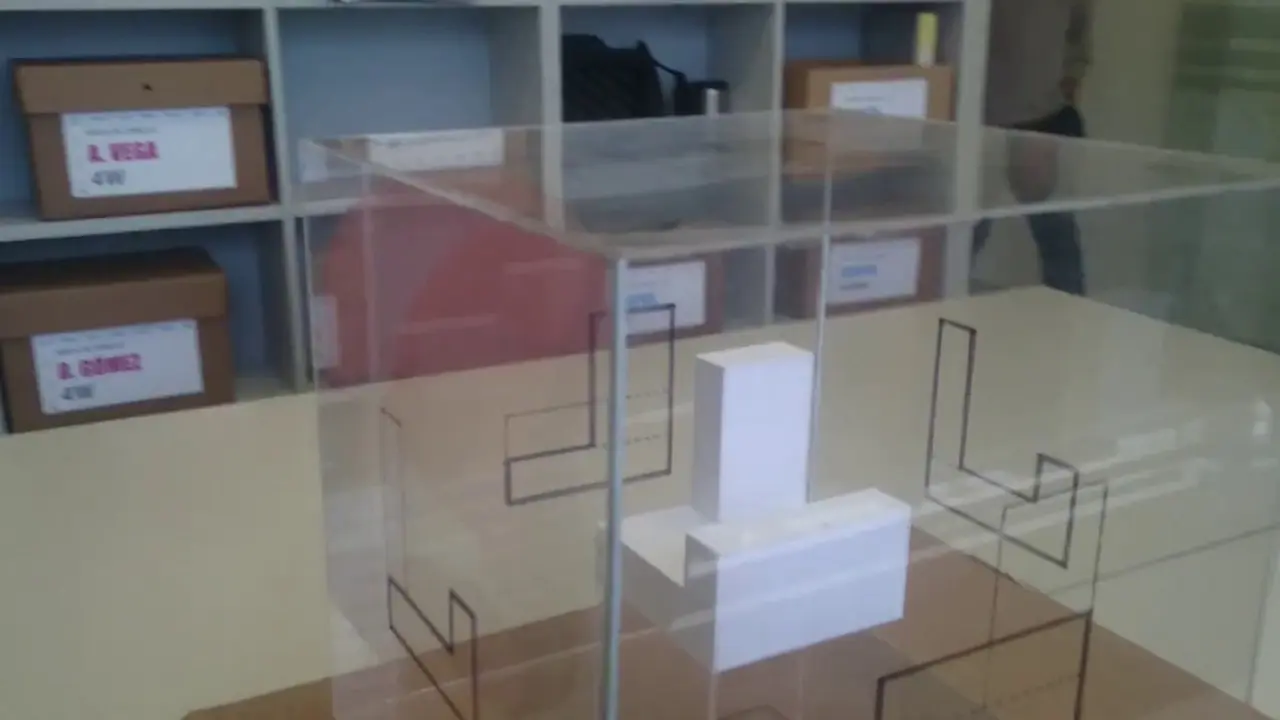

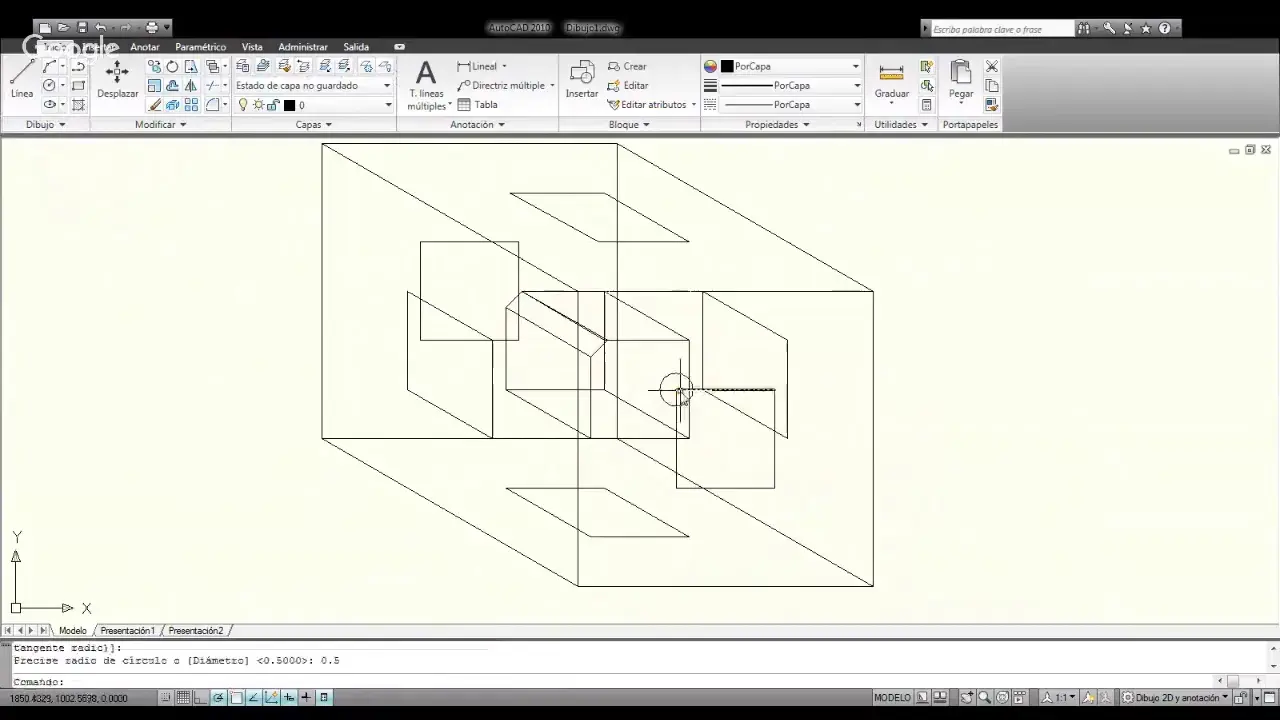

La caja de cristal en el dibujo técnico, utilizando la proyección ortogonal, es una técnica eficiente para representar de forma precisa y detallada las características de un objeto. Esta técnica es ampliamente utilizada en el campo de la ingeniería y el diseño, permitiendo visualizar y comprender mejor las dimensiones y formas de una pieza.
